三相異步電動機的基本結構

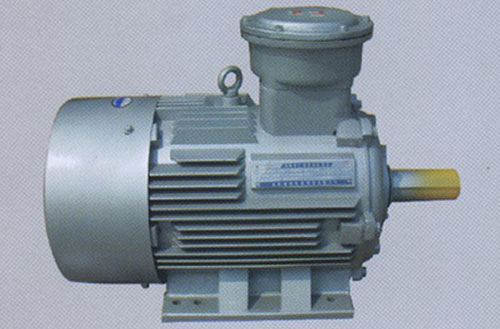

三相異步電動機由固定的定子和旋轉的轉子兩個基本部分組成，轉子裝在定子內腔里，借助軸承被支撐在兩個端蓋上。為了保證轉子能在定子內自由轉動，定子和轉子之問必須有一間隙，稱為氣隙。電動機的氣隙是一個非常重要的參數，其大小及對稱性等對電動機的性能有很大影響。圖2所示為三相籠型異步電動機的組成部件。

定子

定子由定子三相繞組、定子鐵心和機座組成。

定子三相繞組是異步電動機的電路部分，在異步電動機的運行中起著很重要的作用，是把電能轉換為機械能的關鍵部件。定子三相繞組的結構是對稱的，一般有六個出線端U1、U2、V1、V2、W1、W2，置于機座外側的接線盒內，根據需要接成星形（Y）或三角形（△）。

定子鐵心是異步電動機磁路的一部分，由于主磁場以同步轉速相對定子旋轉，為減小在鐵心中引起的損耗，鐵心采用0.5mm厚的高導磁硅鋼片疊成，硅鋼片兩面涂有絕緣漆以減小鐵心的渦流損耗。

機座又稱機殼，它的主要作用是支撐定子鐵心，同時也承受整個電動機負載運行時產生的反作用力，運行時由于內部損耗所產生的熱量也是通過機座向外散發。中、小型電動機的機座一般采用鑄鐵制成。大型電動機因機身較大澆注不便，常用鋼板焊接成型。

轉子

異步電動機的轉子由轉子鐵心、轉子繞組及轉軸組成。

轉子鐵心也是電動機磁路的一部分，也是用硅鋼片疊成。與定子鐵心沖片不同的是，轉子鐵心沖片是在沖片的外圓上開槽，疊裝后的轉子鐵心外圓柱面上均勻地形成許多形狀相同的槽，用以放置轉子繞組。

轉子繞組是異步電動機電路的另一部分，其作用為切割定子磁場，產生感應電勢和電流，并在磁場作用下受力而使轉子轉動。其結構可分為籠型繞組和繞線式繞組兩種類型。這兩種轉子各自的主要特點是：籠型轉子結構簡單，制造方便，經濟耐用；繞線式轉子結構復雜，價格貴，但轉子回路可引入外加電阻來改善起動和調速性能。

籠型轉子繞組由置于轉子槽中的導條和兩端的端環構成。為節約用鋼和提高生產率，小功率異步電動機的導條和端環一般都是融化的鋁液一次澆鑄出來的；對于大功率的電動機，由于鑄鋁質量不易保證，常用銅條插入轉子鐵心槽中，再在兩端焊上端環?；\型轉子繞組自行閉合，不必由外界電源供電，其外形像一個籠子，故稱籠型轉子。
